Panduan Trafo Tipe Kering: Tipe, Spesifikasi, dan Aplikasi

A transformator tipe kering mentransfer energi listrik antar sirkuit menggunakan udara, resin epoksi, atau bahan non-cair lainnya untuk insulasi dan pendinginan, sebagai pengganti minyak mineral yang digunakan dalam unit berisi cairan. Konstruksi ini menghilangkan risiko kebakaran dan kebocoran yang terkait dengan minyak, itulah sebabnya peralatan ini banyak digunakan di rumah sakit, sekolah, gedung bertingkat, dan pusat data yang memerlukan penempatan di dalam ruangan.

155°C Batas kenaikan suhu kelas isolasi umum untuk gulungan resin cor

Apa Itu Transformator Tipe Kering?

Trafo tipe kering adalah perangkat listrik statis yang menaikkan atau menurunkan tegangan tanpa merendam inti dan belitannya dalam dielektrik cair. Pendinginan dicapai melalui konveksi udara alami (AN) atau sirkulasi udara paksa (AF), dan insulasi disediakan oleh bahan seperti resin epoksi cor, kain yang dipernis, atau kertas yang diresapi resin. Tidak adanya isolasi cair berarti tidak ada minyak yang bocor, terbakar, atau memerlukan infrastruktur penahanan.

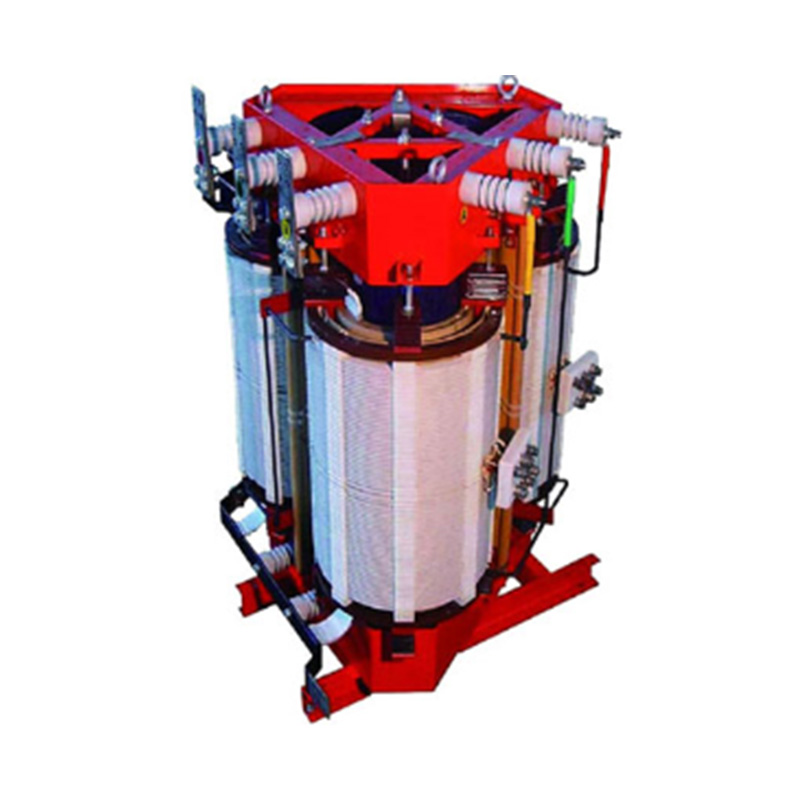

Trafo tipe kering resin cor: trafo yang belitan primer dan sekundernya dicetak secara vakum dalam resin epoksi, membentuk blok insulasi padat dan tahan lembab di sekitar konduktor tembaga atau aluminium.

Prinsip Kerja dan Konstruksi

Seperti transformator lainnya, unit tipe kering beroperasi pada induksi elektromagnetik. Arus bolak-balik pada belitan primer menghasilkan perubahan fluks magnet pada inti baja laminasi, yang menginduksi tegangan proporsional pada belitan sekunder. Rasio belitan antara belitan primer dan sekunder menentukan apakah unit menaikkan atau menurunkan tegangan.

Tiga teknologi penggulungan yang umum dalam produksi saat ini:

Konstruksi resin cor (epoksi yang diresapi tekanan vakum), digunakan untuk distribusi tegangan menengah dan tinggi
Konstruksi pernis yang diresapi tekanan vakum (VPI), biasanya digunakan untuk tegangan rendah atau peringkat kVA yang lebih kecil
Konstruksi luka terbuka dengan insulasi fiberglass atau Nomex, digunakan jika pengecoran resin kompak tidak praktis

Spesifikasi Teknis dan Faktor Kinerja

Pemilihan unit yang benar bergantung pada kesesuaian beberapa parameter terukur dengan beban dan lingkungan pemasangan, bukan hanya kapasitas kVA saja.

Parameter	Kisaran Khas	Relevansi Seleksi
Peringkat Daya	25 kVA hingga 10.000 kVA	Cocok dengan beban terhubung ditambah margin pertumbuhan
Kelas Tegangan	Primer hingga 36 kV	Ditentukan oleh tegangan distribusi hulu
Kelas Isolasi	Kelas F (155°C) atau Kelas H (180°C)	Mengatur kenaikan suhu dan umur yang diijinkan
Metode Pendinginan	AN (alami) atau AF (udara paksa)	AF menambah kapasitas hingga 40 persen selama beban puncak
Impedansi	4 persen hingga 8 persen	Mempengaruhi pengaturan arus dan tegangan kesalahan
Tingkat Suara	50 dB hingga 70 dB tergantung pada kVA	Relevan untuk instalasi dalam ruangan yang ditempati

Skenario Aplikasi

Karena trafo tipe kering tidak memerlukan lubang penampungan minyak, dinding penghalang api, atau kubah luar ruangan di banyak wilayah hukum, trafo ini merupakan pilihan standar untuk lokasi di mana personel menempati gedung yang sama dengan peralatan listrik. Lingkungan instalasi umum meliputi:

Bangunan komersial bertingkat tinggi, di mana unit dipasang di lantai atas atau di ruang listrik basement
Rumah sakit dan sekolah, di mana peraturan kebakaran membatasi peralatan berisi minyak di dalam bangunan yang ditempati
Pusat data, dimana distribusi listrik tidak terputus dan risiko kebakaran rendah merupakan prioritas
Instalasi energi terbarukan, termasuk nacelles turbin angin dan stasiun inverter surya
Pabrik industri dengan area proses yang melarang cairan mudah terbakar di dekat jalur produksi

Trafo Tipe Kering vs. Trafo Tipe Minyak

Kedua teknologi ini paling berbeda dalam media pendingin, perilaku kebakaran, dan profil pemeliharaan. Tabel di bawah ini merangkum perbedaan praktis yang relevan dengan keputusan pembelian.

Faktor	Trafo Tipe Kering	Transformator Jenis Minyak
Media Pendingin	Resin udara atau epoksi	Oli mineral atau sintetis
Resiko Kebakaran	Tersedia resin rendah yang dapat padam sendiri	Lebih tinggi, membutuhkan penahanan
Instalasi Dalam Ruangan	Diizinkan di sebagian besar bangunan yang dihuni	Biasanya dibatasi atau memerlukan brankas
Pemeliharaan	Minimal, tidak diperlukan pengujian oli	Pengambilan sampel dan penyaringan minyak secara berkala
Kisaran kVA yang khas	25 hingga 10.000 kVA	25 kVA hingga lebih dari 100.000 kVA
Toleransi Kelebihan Beban	Lebih rendah tanpa pendinginan udara paksa	Umumnya lebih tinggi, minyak menghilangkan panas secara efisien

Pertimbangan Seleksi

Paparan lingkungan. Unit dalam ruangan menggunakan penutup standar; trafo tipe kering dengan rating luar ruangan memerlukan penutup tahan cuaca dengan perlindungan korosi dan drainase tambahan.

Muat profil. Beban berat yang berkelanjutan mendapat manfaat dari opsi pendinginan udara paksa dan peringkat impedansi yang lebih rendah untuk membatasi penurunan tegangan.

Ketinggian dan suhu lingkungan. Kedua faktor tersebut mengurangi kapasitas kVA efektif dan harus dimasukkan dalam perhitungan penurunan daya.

Persyaratan suara. Bangunan yang ditempati sering kali menentukan tingkat kebisingan maksimum, yang memengaruhi desain inti dan metode pemasangan.

Kepatuhan terhadap peraturan kebakaran dan bangunan. Peraturan lokal mungkin memerlukan kelas isolasi atau peringkat api tertentu untuk penempatan di dalam ruangan.

Bisakah Transformator Tipe Kering Digunakan di Luar Ruangan?

Ya, pemasangan di luar ruangan dapat dilakukan jika unit dibuat dengan penutup tahan cuaca yang sesuai untuk aplikasi tersebut, biasanya NEMA 3R atau setara. Trafo tipe kering luar ruangan mencakup perlindungan tambahan terhadap masuknya uap air, kisi-kisi ventilasi dengan tudung hujan, dan lapisan tahan korosi. Perubahan suhu dan kelembapan sekitar harus diperhitungkan dalam desain termal saat menentukan unit luar ruangan.

Rekomendasi Pemasangan dan Perawatan

Persiapan lokasi. Konfirmasikan kapasitas pemuatan lantai, jarak ventilasi, dan akses untuk pemeriksaan koil di masa mendatang.

Sambungan listrik. Verifikasi spesifikasi torsi pada semua sambungan terminal dan konfirmasikan rotasi fase yang benar sebelum memberi energi.

Tes komisioning. Lakukan pengujian resistansi insulasi dan pengukuran resistansi belitan sebelum pemberian energi pertama.

Inspeksi rutin. Periksa lubang ventilasi untuk mengetahui adanya akumulasi debu dan periksa belitan secara visual pada interval yang dijadwalkan, biasanya setiap tahun.

Pemantauan termal. Jika dipasang, tinjau pembacaan sensor suhu belitan untuk mendeteksi tanda-tanda awal kelebihan beban atau penyumbatan ventilasi.

Kesalahan Umum dan Pertimbangan yang Terabaikan

Memperkecil jarak ventilasi, yang meningkatkan suhu pengoperasian dan memperpendek umur belitan
Mengabaikan faktor penurunan ketinggian saat memasang di atas ketinggian 1.000 meter
Memilih nilai impedansi tanpa memeriksa koordinasi arus gangguan hulu
Mengabaikan persyaratan tingkat suara pada instalasi lantai yang ditempati
Melewatkan pengujian resistansi isolasi sebelum pemberian energi awal

Tren dan Prospek Industri

Permintaan akan peringkat efisiensi yang lebih tinggi, didorong oleh standar efisiensi energi yang diperbarui di berbagai wilayah, mendorong produsen menuju peningkatan mutu baja inti dan geometri belitan yang dioptimalkan. Pertumbuhan dalam pembangunan pusat data dan interkoneksi energi terbarukan terus memperluas aplikasi yang memerlukan peralatan transformasi dalam ruangan dengan risiko kebakaran rendah.

Kesimpulan

A transformator tipe kering menawarkan alternatif praktis terhadap peralatan berisi oli di mana pun pemasangan di dalam ruangan, pengurangan risiko kebakaran, atau perawatan yang disederhanakan merupakan prioritas. Menyesuaikan kelas insulasi, metode pendinginan, dan peringkat penutup dengan lingkungan pemasangan spesifik merupakan langkah kunci dalam mencapai kinerja jangka panjang yang andal.

Pertanyaan yang Sering Diajukan

Apa itu trafo tipe kering?

Ini adalah trafo yang menggunakan insulasi udara atau padat seperti resin epoksi cor sebagai pengganti minyak untuk mengisolasi dan mendinginkan belitan, sehingga cocok untuk pemasangan di dalam ruangan tanpa infrastruktur penahan api.

Apa perbedaan trafo tipe kering dan tipe oli?

Unit tipe kering menggunakan insulasi udara atau resin dan memiliki risiko kebakaran yang lebih rendah, sedangkan unit tipe oli menggunakan dielektrik cair yang memberikan efisiensi pendinginan lebih tinggi namun memerlukan penahanan dan pengujian oli berkala.

Sebutkan 4 jenis trafo?

Transformator biasanya dikelompokkan berdasarkan metode pendinginan dan insulasi menjadi tipe kering, terendam minyak, resin tuang, dan tipe berinsulasi gas, masing-masing disesuaikan dengan kelas tegangan dan lingkungan pemasangan yang berbeda.

Untuk apa trafo tipe kering digunakan?

Mereka digunakan untuk menaikkan atau menurunkan tegangan di gedung komersial, rumah sakit, sekolah, pusat data, dan fasilitas industri yang memerlukan penempatan di dalam ruangan dan mengurangi risiko kebakaran.

Bisakah trafo tipe kering digunakan di luar ruangan?

Ya, bila ditempatkan di ruangan tahan cuaca yang dirancang untuk paparan luar ruangan, dengan perlindungan tambahan terhadap kelembapan, korosi, dan variasi suhu sekitar.
