Apa Itu Motor Tegangan Rendah

A motor tegangan rendah adalah motor listrik yang beroperasi pada tegangan hingga 1.000 V AC, menjadikannya jenis motor listrik yang paling umum digunakan dalam industri dan komersial. Motor ini mengubah energi listrik menjadi energi mekanik, menggerakkan berbagai peralatan mulai dari kipas angin kecil hingga pompa industri besar.

Konstruksi dasar motor tegangan rendah terdiri dari stator (bagian stasioner yang berisi belitan), rotor (bagian berputar yang menyalurkan tenaga mekanik), bantalan yang menopang rotor, dan sistem pendingin yang menghilangkan panas yang dihasilkan selama pengoperasian. Gulungan stator dihubungkan ke catu daya, menciptakan medan magnet berputar yang berinteraksi dengan rotor untuk menghasilkan torsi.

Motor tegangan rendah tersedia dalam dua konfigurasi utama: motor induksi (juga disebut motor asinkron) dan motor sinkron. Motor induksi adalah jenis yang paling banyak digunakan, mencakup lebih dari 90% instalasi motor industri. Konstruksinya sederhana, kuat, dan memerlukan perawatan minimal. Motor sinkron digunakan dalam aplikasi yang memerlukan kontrol kecepatan yang tepat atau di mana motor harus beroperasi pada kecepatan konstan berapa pun bebannya.

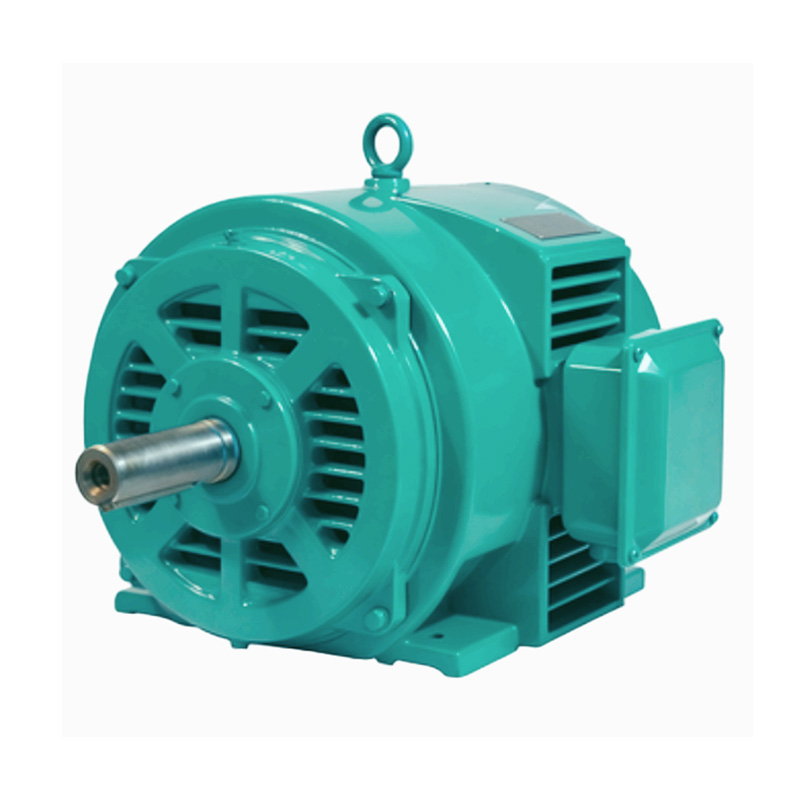

Penutup motor tegangan rendah dirancang untuk melindungi komponen internal dari lingkungan. Jenis penutup yang umum mencakup anti tetes terbuka (ODP), berpendingin kipas tertutup total (TEFC), dan penutup udara tertutup total (TEAO). Pilihan enklosur bergantung pada lingkungan pengoperasian dan tingkat perlindungan yang diperlukan. Motor TEFC adalah jenis yang paling umum, memberikan perlindungan terhadap debu, kelembapan, dan kontaminan lainnya.

Motor tegangan rendah diklasifikasikan berdasarkan siklus kerjanya, yang menggambarkan pola operasinya. Motor tugas berkelanjutan (S1) dirancang untuk bekerja pada beban penuh tanpa batas waktu. Motor tugas intermiten (S2 hingga S10) dirancang untuk aplikasi di mana motor beroperasi dalam waktu singkat diikuti dengan waktu istirahat. Siklus kerja mempengaruhi kebutuhan pendinginan motor dan kapasitas termal.

Jenis of Low Voltage Motors

Motor tegangan rendah tersedia dalam berbagai tipe, masing-masing cocok untuk aplikasi berbeda. Memahami perbedaan antara tipe-tipe ini penting untuk memilih motor yang tepat untuk aplikasi Anda.

Motor Induksi

Motor induksi adalah jenis motor tegangan rendah yang paling umum, mencakup sebagian besar instalasi di seluruh dunia. Mereka beroperasi berdasarkan prinsip induksi elektromagnetik, di mana belitan stator menciptakan medan magnet berputar yang menginduksi arus pada rotor. Rotor biasanya berbentuk sangkar tupai, terdiri dari batang konduktif yang disingkat di kedua ujungnya.

Motor induksi tersedia dalam konfigurasi satu fasa dan tiga fasa. Motor induksi tiga fasa adalah yang paling banyak digunakan dalam aplikasi industri, menawarkan efisiensi tinggi, pengoperasian yang andal, dan pengendalian yang sederhana. Motor induksi satu fasa digunakan dalam aplikasi perumahan dan komersial ringan di mana daya tiga fasa tidak tersedia.

Kecepatan motor induksi ditentukan oleh jumlah kutub dan frekuensi suplai. Kecepatan sinkron yang umum untuk sistem 50 Hz adalah 3000 rpm (2 kutub), 1500 rpm (4 kutub), dan 1000 rpm (6 kutub). Kecepatan operasi sebenarnya sedikit lebih rendah dari kecepatan sinkron karena slip, yang meningkat seiring dengan beban.

Motor Sinkron

Motor sinkron beroperasi pada kecepatan konstan yang sinkron dengan frekuensi suplai. Mereka digunakan dalam aplikasi yang memerlukan kontrol kecepatan yang tepat, seperti pada mesin tekstil, mesin cetak, dan pabrik kertas. Motor sinkron juga dapat digunakan untuk koreksi faktor daya karena dapat beroperasi pada faktor daya terdepan.

Rotor motor sinkron tereksitasi oleh suplai DC, menciptakan medan magnet yang mengunci medan stator yang berputar. Hal ini memastikan bahwa rotor berputar pada kecepatan sinkron yang tepat, tidak bergantung pada beban. Motor sinkron lebih kompleks dan mahal dibandingkan motor induksi, namun menawarkan efisiensi lebih tinggi dan faktor daya lebih baik.

Motor Magnet Permanen

Motor magnet permanen adalah jenis motor sinkron yang menggunakan magnet permanen pada rotornya sebagai pengganti sistem eksitasi DC. Desain ini menghilangkan kebutuhan akan slip ring dan sikat, mengurangi kebutuhan perawatan dan meningkatkan keandalan. Motor magnet permanen menawarkan efisiensi tinggi dan kepadatan daya tinggi, menjadikannya ideal untuk aplikasi yang mengutamakan efisiensi ruang dan energi.

Motor ini semakin banyak digunakan pada kendaraan listrik, robotika, dan penggerak industri berperforma tinggi. Kemajuan teknologi magnet telah membuat motor magnet permanen bersaing dengan motor induksi dalam hal biaya dan kinerja.

Motor Tahan Ledakan

Motor tahan ledakan dirancang untuk digunakan di lingkungan berbahaya yang mungkin terdapat gas, uap, atau debu yang mudah terbakar. Motor-motor ini dibungkus dalam wadah yang dapat menampung ledakan internal tanpa menyulut atmosfer sekitarnya. Mereka disertifikasi untuk digunakan dalam klasifikasi area berbahaya tertentu, seperti Kelas I, Divisi 1 untuk bahaya gas.

Motor tahan ledakan tersedia dalam desain induksi dan sinkron, dengan fitur seperti jalur api, peringkat suhu, dan penutup khusus. Produsen terkemuka seperti Shanghai Pinxing Explosion-proof Motor Co., Ltd. menawarkan rangkaian lengkap motor tegangan rendah tahan ledakan untuk aplikasi yang menuntut.

Efisiensi Standards and Classes

Efisiensi a motor tegangan rendah merupakan faktor penting dalam menentukan biaya operasional dan dampak lingkungan. Standar internasional menetapkan kelas efisiensi yang memungkinkan pengguna membandingkan kinerja motor yang berbeda.

Kelas Efisiensi IE

Komisi Elektroteknik Internasional (IEC) telah menetapkan empat kelas efisiensi untuk motor:

• IE1 - Efisiensi Standar — Tingkat efisiensi minimum untuk motor serba guna. Motor ini cocok untuk aplikasi dimana biaya energi bukan merupakan perhatian utama. Mereka sedang dihapuskan secara bertahap di banyak wilayah karena persyaratan peraturan.
• IE2 — Efisiensi Tinggi — Memberikan penghematan energi yang signifikan dibandingkan motor IE1. IE2 adalah efisiensi minimum yang diperlukan untuk instalasi motor baru di banyak negara. Motor ini menawarkan keseimbangan yang baik antara biaya dan efisiensi.
• IE3 — Efisiensi Premium — Menawarkan efisiensi yang lebih tinggi dibandingkan IE2, memberikan penghematan energi yang besar dan mengurangi biaya pengoperasian. Motor IE3 semakin diwajibkan oleh peraturan di seluruh dunia, khususnya di wilayah dengan biaya energi yang tinggi.
• IE4 — Efisiensi Super Premium — Kelas efisiensi tertinggi, menawarkan penghematan energi maksimum. Motor IE4 ideal untuk aplikasi dengan pengoperasian berkelanjutan dan biaya energi tinggi. Biaya awal yang lebih tinggi biasanya diimbangi dengan penghematan energi selama masa pakai motor.

Pemilihan kelas efisiensi motor bergantung pada beberapa faktor: jumlah jam operasional per tahun, biaya energi lokal, dan perbedaan biaya awal antar kelas efisiensi. Untuk motor yang beroperasi terus menerus, penghematan energi dari motor IE3 atau IE4 dapat memberikan pengembalian investasi dalam beberapa tahun.

Penghematan Energi dan ROI

Penghematan energi dari motor dengan efisiensi lebih tinggi bisa sangat besar. Untuk motor yang beroperasi 24 jam sehari, 365 hari setahun, perbedaan antara efisiensi IE2 dan IE3 dapat menghasilkan penghematan energi sebesar 5-10% atau lebih. Selama masa pakai motor 15-25 tahun, penghematan ini bisa mencapai beberapa kali lipat perbedaan biaya awal.

Selain penghematan energi, motor dengan efisiensi lebih tinggi menghasilkan lebih sedikit panas, sehingga dapat mengurangi kebutuhan pendinginan dan memperpanjang umur motor dan insulasinya. Mereka juga memiliki suhu pengoperasian yang lebih rendah, sehingga meningkatkan masa pakai bearing dan mengurangi kebutuhan perawatan.

Aplikasi

Motor tegangan rendah digunakan di hampir semua sektor industri, menggerakkan peralatan yang menggerakkan produksi dan infrastruktur modern. Fleksibilitas dan keandalan motor ini menjadikannya penting dalam berbagai aplikasi.

Manufaktur dan Produksi

Di bidang manufaktur, motor tegangan rendah menggerakkan konveyor, peralatan mesin, robot, dan jalur produksi otomatis. Mereka digunakan dalam pengerjaan logam, pemrosesan plastik, produksi tekstil, dan operasi perakitan. Kemampuan motor modern untuk bekerja dengan penggerak frekuensi variabel memungkinkan kontrol kecepatan yang presisi dan peningkatan efisiensi proses.

Pemompaan dan Pengolahan Air

Motor tegangan rendah menggerakkan pompa untuk penyediaan air, pengolahan air limbah, irigasi, dan proses industri. Motor ini beroperasi terus menerus dalam banyak aplikasi, menjadikan efisiensi sebagai faktor penting. Motor berefisiensi tinggi semakin banyak digunakan dalam aplikasi pemompaan untuk mengurangi biaya energi.

Sistem HVAC

Sistem pemanas, ventilasi, dan pendingin udara mengandalkan motor bertegangan rendah untuk kipas, blower, kompresor, dan pompa. Sistem HVAC menyumbang sebagian besar konsumsi energi gedung, dan penggunaan motor berefisiensi tinggi dalam sistem ini dapat memberikan penghematan energi yang besar.

Penanganan Material

Sistem konveyor, elevator, derek, dan kerekan menggunakan motor bertegangan rendah untuk pergerakan dan pengangkatan. Aplikasi ini sering kali memerlukan motor dengan torsi start yang tinggi dan kemampuan untuk menahan start dan stop yang sering.

Energi Terbarukan

Motor tegangan rendah semakin banyak digunakan dalam aplikasi energi terbarukan, seperti sistem pelacakan surya dan kontrol pitch turbin angin. Aplikasi ini memerlukan motor yang andal dan efisien yang dapat beroperasi dalam kondisi lingkungan yang keras.

Makanan dan Minuman

Dalam industri makanan dan minuman, motor tegangan rendah menggerakkan mixer, konveyor, peralatan pengemasan, dan mesin pengolah. Motor ini harus memenuhi standar kebersihan dan keselamatan, termasuk kemampuan pencucian dan ketahanan terhadap korosi.

Seleksi Guide

Memilih yang benar motor tegangan rendah memerlukan pertimbangan cermat terhadap beberapa faktor. Panduan berikut memberikan pendekatan terstruktur untuk pemilihan motorik:

Langkah 1: Tentukan Persyaratan Daya

Hitung daya motor yang dibutuhkan berdasarkan karakteristik beban dan kondisi pengoperasian. Pertimbangkan kebutuhan daya saat menjalankan dan memulai. Peringkat daya biasanya dinyatakan dalam kilowatt (kW) atau tenaga kuda (hp). Ukuran motor yang terlalu besar dapat mengurangi efisiensi, sedangkan ukuran motor yang terlalu kecil dapat menyebabkan panas berlebih dan kegagalan dini.

Langkah 2: Tentukan Persyaratan Kecepatan

Tentukan kecepatan motor yang diperlukan (kecepatan sinkron) dan pertimbangkan apakah pengoperasian kecepatan variabel diperlukan. Kecepatan standar untuk sistem 50 Hz adalah 3000 rpm (2 kutub), 1500 rpm (4 kutub), dan 1000 rpm (6 kutub). Penggerak kecepatan variabel dapat digunakan untuk mengatur kecepatan motor untuk aplikasi yang memerlukan keluaran variabel.

Langkah 3: Pilih Kelas Efisiensi

Pilih kelas efisiensi yang sesuai (IE1 hingga IE4) berdasarkan jam pengoperasian, biaya energi, dan persyaratan peraturan. Kelas efisiensi yang lebih tinggi memberikan penghematan energi yang lebih besar namun memiliki biaya awal yang lebih tinggi. Untuk motor yang beroperasi terus menerus, motor IE3 atau IE4 biasanya merupakan pilihan yang paling hemat biaya.

Langkah 4: Pertimbangkan Siklus Tugas

Tentukan apakah motor akan beroperasi terus menerus, sebentar-sebentar, atau di bawah beban yang bervariasi. Hal ini mempengaruhi desain motor dan kebutuhan pendinginan. Motor tugas berkelanjutan (S1) dirancang untuk pengoperasian tanpa batas pada beban tetapan. Motor tugas intermiten (S2 hingga S10) dirancang untuk aplikasi dengan periode pengoperasian dan istirahat tertentu.

Langkah 5: Evaluasi Kondisi Lingkungan

Pertimbangkan suhu lingkungan, ketinggian, kelembapan, dan paparan debu, air, atau zat korosif. Faktor-faktor ini menentukan jenis penutup motor dan tingkat perlindungannya. Jenis penutupnya meliputi anti tetesan terbuka (ODP), berpendingin kipas tertutup total (TEFC), dan terlindung dari cuaca (WPI dan WPII).

Langkah 6: Periksa Pemasangan dan Koneksi

Tentukan konfigurasi pemasangan (pemasangan kaki, pemasangan flensa, atau kombinasi) dan posisi kotak terminal untuk kompatibilitas dengan peralatan yang digerakkan. Jenis pemasangan yang umum mencakup IM B3 (dipasang di kaki), IM B5 (dipasang di flensa), dan IM B35 (dipasang di kaki dan flensa).

Pemimpin industri seperti Shanghai Pinxing Explosion-proof Motor Co., Ltd. menawarkan rangkaian lengkap motor tegangan rendah yang memenuhi standar efisiensi IE2, IE3, dan IE4 untuk beragam aplikasi industri.
